FutureNet

NXR,WXRシリーズ

IPsec編

3. リモートアクセスVPN設定

3-7. IKEモードコンフィグ接続設定(IKEv2＋EAP-MSCHAPv2)

この設定例ではIKEモードコンフィグ機能を利用してWindowsに搭載されているIPsec(IKEv2)機能とVPN接続します。そしてサーバ認証に証明書、クライアント認証にユーザ名/パスワードを利用します。なお、この設定例は弊社独自の検証結果を元に作成しております。よって、Windowsとの接続を保証するものではありません。

【構成図】

IPsec接続にはIKEv2を使用します。そしてサーバ認証に証明書、クライアント認証にユーザ名/パスワードを利用します。
NXRへの各種証明書のインポートはFTPおよびSSHで行うことができますこの設定例では、FTPサーバ(192.168.10.10)からインポートします。
NXRへインポートする各種証明書の拡張子としてpemを使用します。
(☞) 各証明書はDERまたはPEMフォーマットでなくてはなりません。なお、どのフォーマットの証明書かどうかはファイルの拡張子で自動的に判断されます。よって、PEMの場合はpem,DERの場合はderまたcerの拡張子でなければなりません。なお、シングルDESで暗号化された鍵ファイルは使用することができません。

【設定データ】

設定項目				設定内容
ホスト名				NXR
LAN側インタフェース	ethernet0のIPアドレス			192.168.10.1/24
WAN側インタフェース	PPPoEクライアント(ethernet1)			ppp0
	ppp0のIPアドレス			10.10.10.1/32
	IPマスカレード			有効
	IPアクセスグループ	in		ppp0_in
	SPIフィルタ			有効
	MSS自動調整			オート
	IPリダイレクト			無効
	ISP接続用ユーザID			test1@example.jp
	ISP接続用パスワード			test1pass
	IPsecローカルポリシー			1
スタティックルート	宛先IPアドレス			0.0.0.0/0
スタティックルート	ゲートウェイ(インタフェース)			ppp0
IPフィルタ	ルール名			ppp0_in
	ppp0_in	No.1	動作	許可
			送信元IPアドレス	any
			宛先IPアドレス	10.10.10.1
			プロトコル	UDP
			送信元ポート	any
			宛先ポート	500
		No.2	動作	許可
			送信元IPアドレス	any
			宛先IPアドレス	10.10.10.1
			プロトコル	UDP
			送信元ポート	any
			宛先ポート	4500
		No.3	動作	許可
			送信元IPアドレス	any
			宛先IPアドレス	10.10.10.1
			プロトコル	50(ESP)
IPsec	IPsecアクセスリスト	リスト名		RemoteAccess
		送信元IPアドレス		any
		宛先IPアドレス		host
	X.509			有効
	CA証明書	定義名		nxrCA
	CA証明書	ファイル		nxrCA.pem
	失効リスト	定義名		nxrCA
	失効リスト	ファイル		nxrCRL.pem
	NXR用証明書	定義名		nxr
	NXR用証明書	ファイル		nxrCert.pem
	NXR用秘密鍵	定義名		nxr
	NXR用秘密鍵	ファイル		nxrKey.pem
	NXR用秘密鍵パスワード	定義名		nxr
	NXR用秘密鍵パスワード	パスワード		nxrpass
	EAP ID	No.1	ユーザID	windows1
		No.1	パスワード	windows1pass
		No.2	ユーザID	windows2
		No.2	パスワード	windows2pass
	IPsecローカルポリシー1	address		ip
	IPsecローカルポリシー1	X.509証明書		nxr
	IPsec ISAKMPポリシー1	名前		Windows
		認証方式	ローカル	rsa-sig
		認証方式	リモート	eap-mschapv2
		バージョン		2
		アドレスプール		RAC
		eap-identity		any
		認証アルゴリズム		sha1
		暗号化アルゴリズム		aes256
		DHグループ		2
		ライフタイム		86400秒
		リモートアドレス		any
		ローカルポリシー		1
	IPsecトンネルポリシー1	名前		Windows
		ネゴシエーションモード		レスポンダ
		認証アルゴリズム		sha1
		暗号化アルゴリズム		aes256
		PFS		無効
		ライフタイム		28800秒
		ISAKMPポリシー		1
		IPsecアクセスリスト		RemoteAccess
ipsec local pool	プール名			RAC
ipsec local pool	IPアドレス払い出し範囲			172.16.0.0/24
DNS	サービス			有効
FastFowarding				有効

【設定例】

nxrg100#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
nxrg100(config)#hostname NXR
NXR(config)#interface ethernet 0
NXR(config-if)#ip address 192.168.10.1/24
NXR(config-if)#exit
NXR(config)#ip route 0.0.0.0/0 ppp 0
NXR(config)#ip access-list ppp0_in permit any 10.10.10.1 udp any 500
NXR(config)#ip access-list ppp0_in permit any 10.10.10.1 udp any 4500
NXR(config)#ip access-list ppp0_in permit any 10.10.10.1 50
NXR(config)#ipsec access-list RemoteAccess ip any host
NXR(config)#ipsec local pool RAC address 172.16.0.0/24
NXR(config)#ipsec x509 enable
NXR(config)#ipsec x509 ca-certificate nxrCA ftp://192.168.10.10/nxrCA.pem
NXR(config)#ipsec x509 crl nxrCA ftp://192.168.10.10/nxrCRL.pem
NXR(config)#ipsec x509 certificate nxr ftp://192.168.10.10/nxrCert.pem
NXR(config)#ipsec x509 private-key nxr key ftp://192.168.10.10/nxrKey.pem
NXR(config)#ipsec x509 private-key nxr password nxrpass
NXR(config)#ipsec eap identity string windows1 password windows1pass
NXR(config)#ipsec eap identity string windows2 password windows2pass
NXR(config)#ipsec local policy 1
NXR(config-ipsec-local)#address ip
NXR(config-ipsec-local)#x509 certificate nxr
NXR(config-ipsec-local)#exit
NXR(config)#ipsec isakmp policy 1
NXR(config-ipsec-isakmp)#description Windows
NXR(config-ipsec-isakmp)#authentication local rsa-sig
NXR(config-ipsec-isakmp)#authentication remote eap-mschapv2
NXR(config-ipsec-isakmp)#version 2
NXR(config-ipsec-isakmp)#client configuration address-pool local RAC
NXR(config-ipsec-isakmp)#eap-identity any
NXR(config-ipsec-isakmp)#hash sha1
NXR(config-ipsec-isakmp)#encryption aes256
NXR(config-ipsec-isakmp)#group 2
NXR(config-ipsec-isakmp)#lifetime 86400
NXR(config-ipsec-isakmp)#remote address ip any
NXR(config-ipsec-isakmp)#local policy 1
NXR(config-ipsec-isakmp)#exit
NXR(config)#ipsec tunnel policy 1
NXR(config-ipsec-tunnel)#description Windows
NXR(config-ipsec-tunnel)#negotiation-mode responder
NXR(config-ipsec-tunnel)#set transform esp-aes256 esp-sha1-hmac
NXR(config-ipsec-tunnel)#no set pfs
NXR(config-ipsec-tunnel)#set sa lifetime 28800
NXR(config-ipsec-tunnel)#set key-exchange isakmp 1
NXR(config-ipsec-tunnel)#match address RemoteAccess
NXR(config-ipsec-tunnel)#exit
NXR(config)#interface ppp 0
NXR(config-ppp)#ip address 10.10.10.1/32
NXR(config-ppp)#ip masquerade
NXR(config-ppp)#ip access-group in ppp0_in
NXR(config-ppp)#ip spi-filter
NXR(config-ppp)#ip tcp adjust-mss auto
NXR(config-ppp)#no ip redirects
NXR(config-ppp)#ppp username test1@example.jp password test1pass
NXR(config-ppp)#ipsec policy 1
NXR(config-ppp)#exit
NXR(config)#interface ethernet 1
NXR(config-if)#no ip address
NXR(config-if)#pppoe-client ppp 0
NXR(config-if)#exit
NXR(config)#dns
NXR(config-dns)#service enable
NXR(config-dns)#exit
NXR(config)#fast-forwarding enable
NXR(config)#exit
NXR#save config

【設定例解説】

1. <ホスト名の設定>

nxrg100(config)#hostname NXR

ホスト名を設定します。

2. <LAN側(ethernet0)インタフェース設定>

NXR(config)#interface ethernet 0
NXR(config-if)#ip address 192.168.10.1/24

ethernet0インタフェースのIPアドレスを設定します。

3. <スタティックルート設定>

NXR(config)#ip route 0.0.0.0/0 ppp 0

デフォルトルートを設定します。

4. <IPアクセスリスト設定>

NXR(config)#ip access-list ppp0_in permit any 10.10.10.1 udp any 500
NXR(config)#ip access-list ppp0_in permit any 10.10.10.1 udp any 4500
NXR(config)#ip access-list ppp0_in permit any 10.10.10.1 50

IPアクセスリスト名をppp0_inとし、NXRのWAN側IPアドレス10.10.10.1宛のUDPポート番号500、4500、ESP(プロトコル番号50)のパケットを許可します。
なお、このIPアクセスリスト設定はppp0インタフェース設定で登録します。
(☞) IPアクセスリストを設定しただけではフィルタとして有効にはなりません。フィルタリングしたいインタフェースでの登録が必要になります。
(☞) NATトラバーサルでは、UDPポート番号500および4500をIPsecのネゴシエーションおよび通信で使用します。

5. <IPsecアクセスリスト設定>

NXR(config)#ipsec access-list RemoteAccess ip any host

RemoteAccessという名前のIPsecアクセスリストを設定します。なお、送信元IPアドレスはany,宛先IPアドレスはhostとします。

6. <IPsec IPアドレスプール設定>

NXR(config)#ipsec local pool RAC address 172.16.0.0/24

IPsec IPアドレスプール名をRACとし、Windowsに割り当てるIPアドレスを設定します。

7. <X.509の有効化>

NXR(config)#ipsec x509 enable

X.509機能を有効にします。

8. <CA証明書の設定>

NXR(config)#ipsec x509 ca-certificate nxrCA ftp://192.168.10.10/nxrCA.pem

FTPサーバ192.168.10.10にあるCA証明書ファイルnxrCA.pemをインポートします。

9. <CRLの設定>

NXR(config)#ipsec x509 crl nxrCA ftp://192.168.10.10/nxrCRL.pem

FTPサーバ192.168.10.10にあるCRLファイルnxrCRL.pemをインポートします。

10. <NXR用公開鍵証明書の設定>

NXR(config)#ipsec x509 certificate nxr ftp://192.168.10.10/nxrCert.pem

FTPサーバ192.168.10.10にあるNXR用公開鍵証明書ファイルnxrCert.pemをインポートします。

11. <NXR用秘密鍵の設定>

NXR(config)#ipsec x509 private-key nxr key ftp://192.168.10.10/nxrKey.pem

FTPサーバ192.168.10.10にあるNXR用秘密鍵ファイルnxrKey.pemをインポートします。

12. <NXR用秘密鍵パスフレーズの設定>

NXR(config)#ipsec x509 private-key nxr password nxrpass

NXR用秘密鍵のパスフレーズであるnxrpassを設定します。
(☞) パスフレーズを暗号化する場合はhiddenオプションを設定します。

13. <EAP認証用アカウント設定>

NXR(config)#ipsec eap identity string windows1 password windows1pass
NXR(config)#ipsec eap identity string windows2 password windows2pass

EAP-MSCHAPv2で使用するユーザIDとパスワードを設定します。

14. <IPsecローカルポリシー設定>

NXR(config)#ipsec local policy 1
NXR(config-ipsec-local)#address ip

IPsecトンネルの送信元IPアドレスをip(IPv4)と設定します。

NXR(config-ipsec-local)#x509 certificate nxr

X.509で利用する証明書を指定します。この設定例では、10. <NXR用公開鍵証明書の設定>で設定したcertificate name nxrを設定します。

15. <IPsec ISAKMPポリシー設定>

NXR(config)#ipsec isakmp policy 1
NXR(config-ipsec-isakmp)#description Windows

ISAKMPポリシーの説明としてWindowsを設定します。

NXR(config-ipsec-isakmp)#authentication local rsa-sig
NXR(config-ipsec-isakmp)#authentication remote eap-mschapv2

認証方式としてNXRの認証にX.509、対向のWindows端末の認証にEAP-MSCHAPv2を選択します。
(☞) 認証方式としてX.509を利用する場合はrsa-sigを選択します。

NXR(config-ipsec-isakmp)#version 2

IKEv2を使用するため、version2を指定します。

NXR(config-ipsec-isakmp)#client configuration address-pool local RAC

IKEモードコンフィグで使用するIPsec IPアドレスプール名を設定します。

NXR(config-ipsec-isakmp)#eap-identity any

EAP認証で使用するIDを設定します。

NXR(config-ipsec-isakmp)#hash sha1
NXR(config-ipsec-isakmp)#encryption aes256
NXR(config-ipsec-isakmp)#group 2
NXR(config-ipsec-isakmp)#lifetime 86400

認証アルゴリズムとしてsha1、暗号化アルゴリズムとしてaes256，Diffie-Hellman(DH)グループとしてgroup 2、ISAKMP SAのライフタイムとして86400秒を設定します。

NXR(config-ipsec-isakmp)#remote address ip any
NXR(config-ipsec-isakmp)#local policy 1

リモートアドレスにanyを設定します。また、IPsecローカルポリシー1と関連づけを行います。

16. <IPsecトンネルポリシー設定>

NXR(config)#ipsec tunnel policy 1
NXR(config-ipsec-tunnel)#description Windows
NXR(config-ipsec-tunnel)#negotiation-mode responder

IPsecトンネルポリシーの説明としてWindows、ネゴシエーションモードとしてresponderを設定します。

NXR(config-ipsec-tunnel)#set transform esp-aes256 esp-sha1-hmac
NXR(config-ipsec-tunnel)#no set pfs
NXR(config-ipsec-tunnel)#set sa lifetime 28800

暗号化アルゴリズムとしてaes256、認証アルゴリズムとしてsha1、PFSを無効、IPsec SAのライフタイムとして28800秒を設定します。

NXR(config-ipsec-tunnel)#set key-exchange isakmp 1
NXR(config-ipsec-tunnel)#match address RemoteAccess

ISAKMPポリシー1と関連づけを行い、IPsecアクセスリストRemoteAccessを設定します。

17. <WAN側(ppp0)インタフェース設定>

NXR(config)#interface ppp 0
NXR(config-ppp)#ip address 10.10.10.1/32

ppp0インタフェースのIPアドレスを設定します。

NXR(config-ppp)#ip masquerade
NXR(config-ppp)#ip access-group in ppp0_in
NXR(config-ppp)#ip spi-filter
NXR(config-ppp)#ip tcp adjust-mss auto
NXR(config-ppp)#no ip redirects

IPマスカレード、ステートフルパケットインスペクションを有効に設定します。また、IPアクセスリストppp0_inをinフィルタに適用します。そして、TCP MSSの調整機能をオート、ICMPリダイレクト機能を無効に設定します。

NXR(config-ppp)#ppp username test1@example.jp password test1pass
NXR(config-ppp)#ipsec policy 1

ISP接続用ユーザIDとパスワードを設定します。また、IPsecトンネルのエンドポイントとなるためIPsecローカルポリシー1を設定します。

18. <ethernet1インタフェース設定>

NXR(config)#interface ethernet 1
NXR(config-if)#no ip address
NXR(config-if)#pppoe-client ppp 0

PPPoEクライアントとしてppp0インタフェースを使用できるように設定します。

19. <DNS設定>

NXR(config)#dns
NXR(config-dns)#service enable

DNSサービスを有効にします。

20. <ファストフォワーディングの有効化>

NXR(config)#fast-forwarding enable

ファストフォワーディングを有効にします。ファストフォワーディングを設定することによりパケット転送の高速化を行うことができます。
(☞) ファストフォワーディングの詳細および利用時の制約については、NXR,WXRシリーズのユーザーズガイド(CLI版)に記載されているファストフォワーディングの解説をご参照ください。

【 Windowsの設定例】

(☞) ここで記載した設定はあくまで一例ですので、ご利用頂いているWindows端末によって設定が異なる場合があります。設定の詳細はご利用中のWindows端末のヘルプ等をご確認下さい。
(☞) この設定例はWindows端末との接続性を保証するものではありません。ご利用頂く際には十分な検証を行った上でのご利用をお願い致します。

この設定方法でWindows端末とIPsec接続するためには、CA証明書をインポートする必要があります。

※弊社では証明書発行サービスを提供しております。ご希望のお客様は弊社営業部までお問い合わせください。
http://www.centurysys.co.jp/company/contact.html#init_tab2

CA証明書をインポートします。
CA証明書のインポート手順
[スタート] ボタンをクリックし、[コントロールパネル]-[ネットワークの状態とタスクの表示]をクリックします。

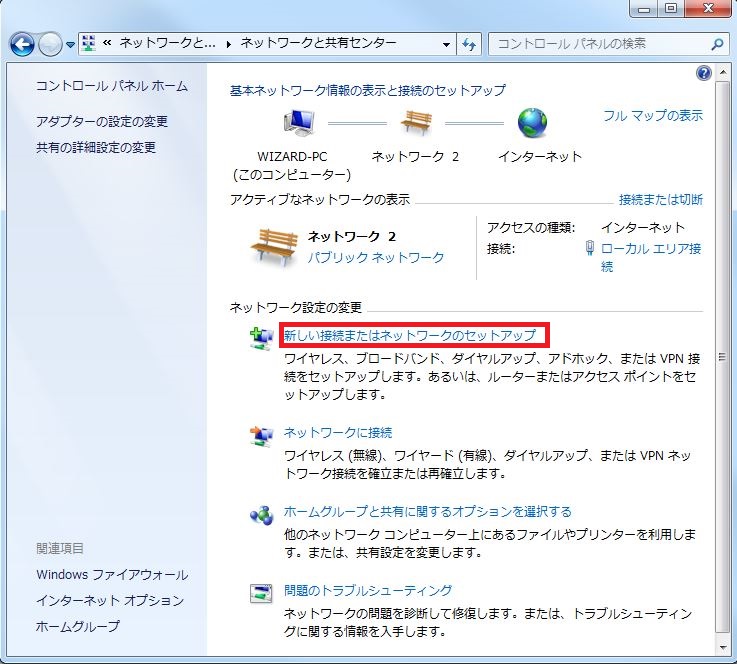

[新しい接続またはネットワークのセットアップ]をクリックします。
[接続またはネットワークのセットアップ]画面で「職場に接続します」を選択し、「次へ」をクリックします。
[職場への接続]画面で「インターネット接続(VPN)を使用します」を選択します。

次の各項目を設定し「次へ」をクリックします。

	設定項目	設定値	備考
①	インターネット　アドレス	10.10.10.1	NXRのWAN側IPアドレスを設定します
②	接続先の名前	VPN 接続	任意の名称を設定します
③	今は接続しない。自分が後で接続できるようにセットアップのみ行う	チェック

次の各項目を設定し「作成」をクリックします。

	設定項目	設定値	備考
①	ユーザ名	windows1	Windows端末のユーザIDを設定します
②	パスワード	windows1pass	Windows端末のパスワードを設定します
③	このパスワードを記憶する	チェック

「閉じる」をクリックします。
[ネットワークと共有センター]画面で「アダプター設定の変更」をクリックします。
[ネットワーク接続]画面で先ほど作成した「VPN接続」を右クリックし、「プロバティ」をクリックします。

[セキュリティ]タブを開き、次の各項目を設定し「詳細設定」をクリックします。

	設定項目	設定値	備考
①	VPNの種類	IKEv2
②	データの暗号化	暗号化が必要(サーバーが拒否する場合は切断します)
③	拡張認証プロトコル(EAP)を使う	選択 Microsoft:セキュリティで保護されたパスワード(EAP-MSCHAPv2)(暗号化は有効)

[詳細プロパティ]画面で[モビリティ]のチェックを外し「OK」をクリックします。
[拡張認証プロトコル(EAP)を使う]の「プロパティ」をクリックします。

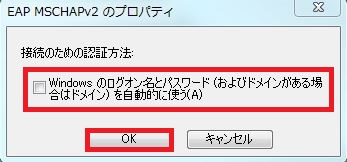

[EAP MSCHAPv2のプロパティ]画面で[Windowsのログオン名とパスワード(およびドメインがある場合はドメイン)を自動的に使う]のチェックが入っていないことを確認し、「OK」をクリックします。
これで設定は完了ですので、「OK」をクリックします。
[ネットワーク接続]画面で作成済の「VPN接続」を右クリックし、「接続」をクリックします。
先ほど設定したユーザ名、パスワードで接続する場合は、そのまま「接続」をクリックします。
接続が完了すると以下の様な画面が表示されます。

これで設定および接続は完了となります。

設定例show config形式サンプル(NXR)

←前のページ

更新情報

→ 一覧へ

NXR,WXRシリーズ

IPsec編

【構成図】

【設定データ】

【設定例】

【設定例解説】

1. <ホスト名の設定>

2. <LAN側(ethernet0)インタフェース設定>

3. <スタティックルート設定>

4. <IPアクセスリスト設定>

5. <IPsecアクセスリスト設定>

6. <IPsec IPアドレスプール設定>

7. <X.509の有効化>

8. <CA証明書の設定>

9. <CRLの設定>

10. <NXR用公開鍵証明書の設定>

11. <NXR用秘密鍵の設定>

12. <NXR用秘密鍵パスフレーズの設定>

13. <EAP認証用アカウント設定>

14. <IPsecローカルポリシー設定>

15. <IPsec ISAKMPポリシー設定>

16. <IPsecトンネルポリシー設定>

17. <WAN側(ppp0)インタフェース設定>

18. <ethernet1インタフェース設定>

19. <DNS設定>

20. <ファストフォワーディングの有効化>

【 Windowsの設定例】

目次

更新情報

カテゴリ

タグ

NXR,WXRシリーズ

IPsec編

【 構成図 】

【 設定データ 】

【 設定例 】

【 設定例解説 】

1. <ホスト名の設定>

2. <LAN側(ethernet0)インタフェース設定>

3. <スタティックルート設定>

4. <IPアクセスリスト設定>

5. <IPsecアクセスリスト設定>

6. <IPsec IPアドレスプール設定>

7. <X.509の有効化>

8. <CA証明書の設定>

9. <CRLの設定>

10. <NXR用公開鍵証明書の設定>

11. <NXR用秘密鍵の設定>

12. <NXR用秘密鍵パスフレーズの設定>

13. <EAP認証用アカウント設定>

14. <IPsecローカルポリシー設定>

15. <IPsec ISAKMPポリシー設定>

16. <IPsecトンネルポリシー設定>

17. <WAN側(ppp0)インタフェース設定>

18. <ethernet1インタフェース設定>

19. <DNS設定>

20. <ファストフォワーディングの有効化>

【 Windowsの設定例 】

目次

更新情報

カテゴリ

タグ

【構成図】

【設定データ】

【設定例】

【設定例解説】

【 Windowsの設定例】
